Pour faire suite au dernier article sur l’utilisation du FGBS-001, ou pour toutes entrées domotiques détectant une ouverture/fermeture libre de potentiel, je vous propose ci-dessous pas à pas et en photo la modification d’un détecteur d’ouverture de porte ou fenêtre bon marcher qu’on peut par exemple trouver ici (suite à une recherche du même modèle via google image…)…
![Le détecteur avant la modification...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-35-18-1024x798.jpg)

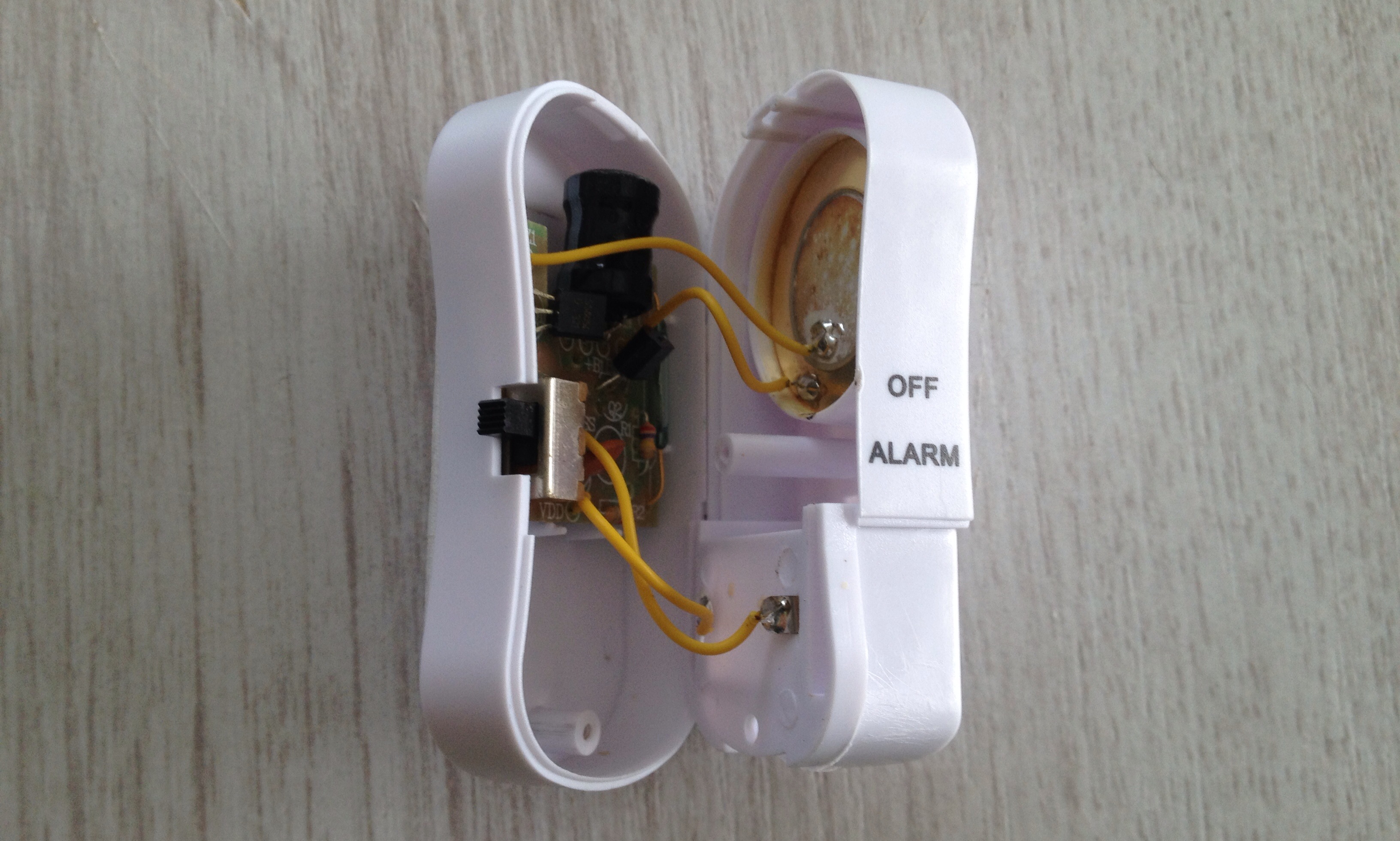

![Ouverture du détecteur...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-35-42-1024x615.jpg)

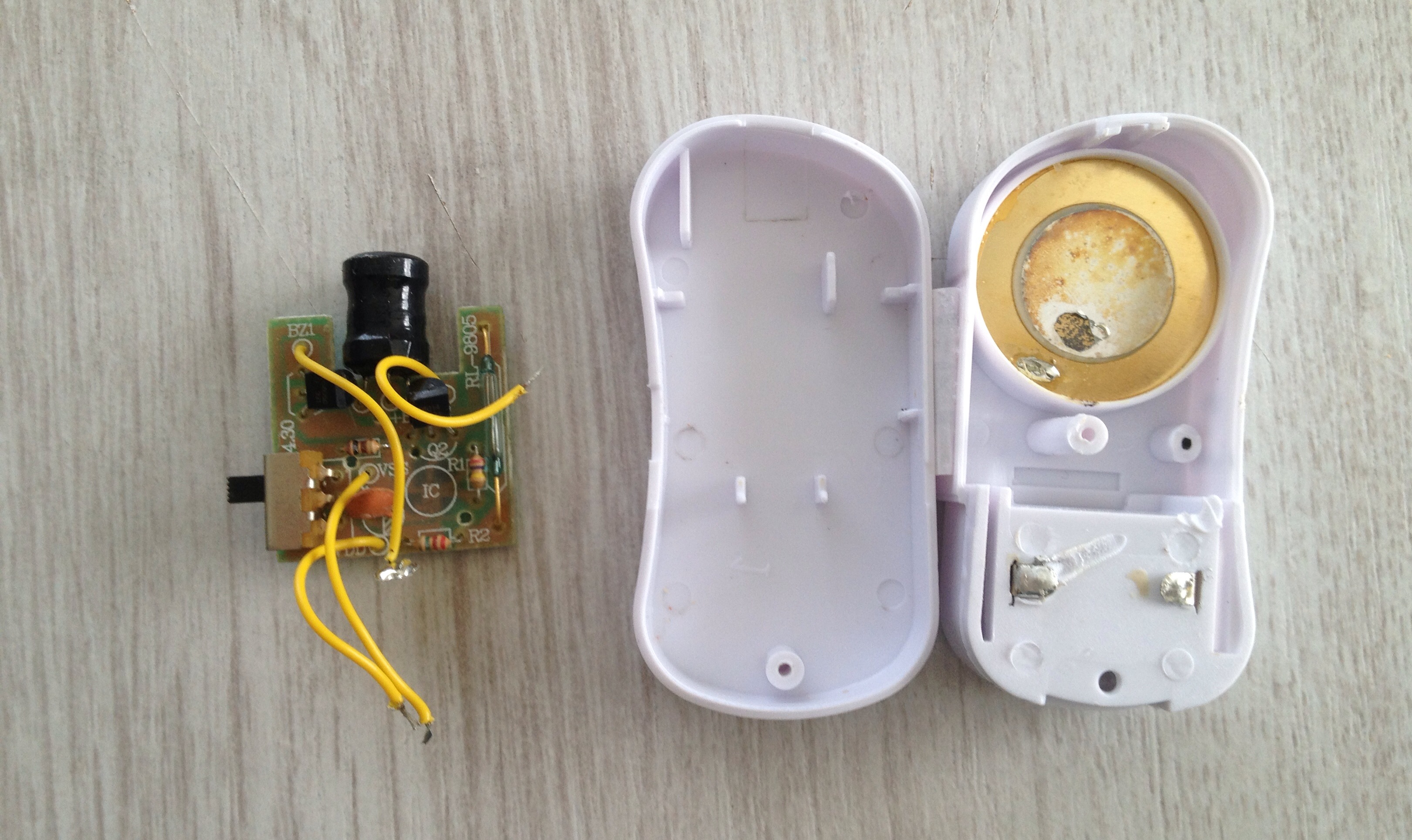

![On dessoude les fils pour sortir le circuit...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-37-02-1024x609.jpg)

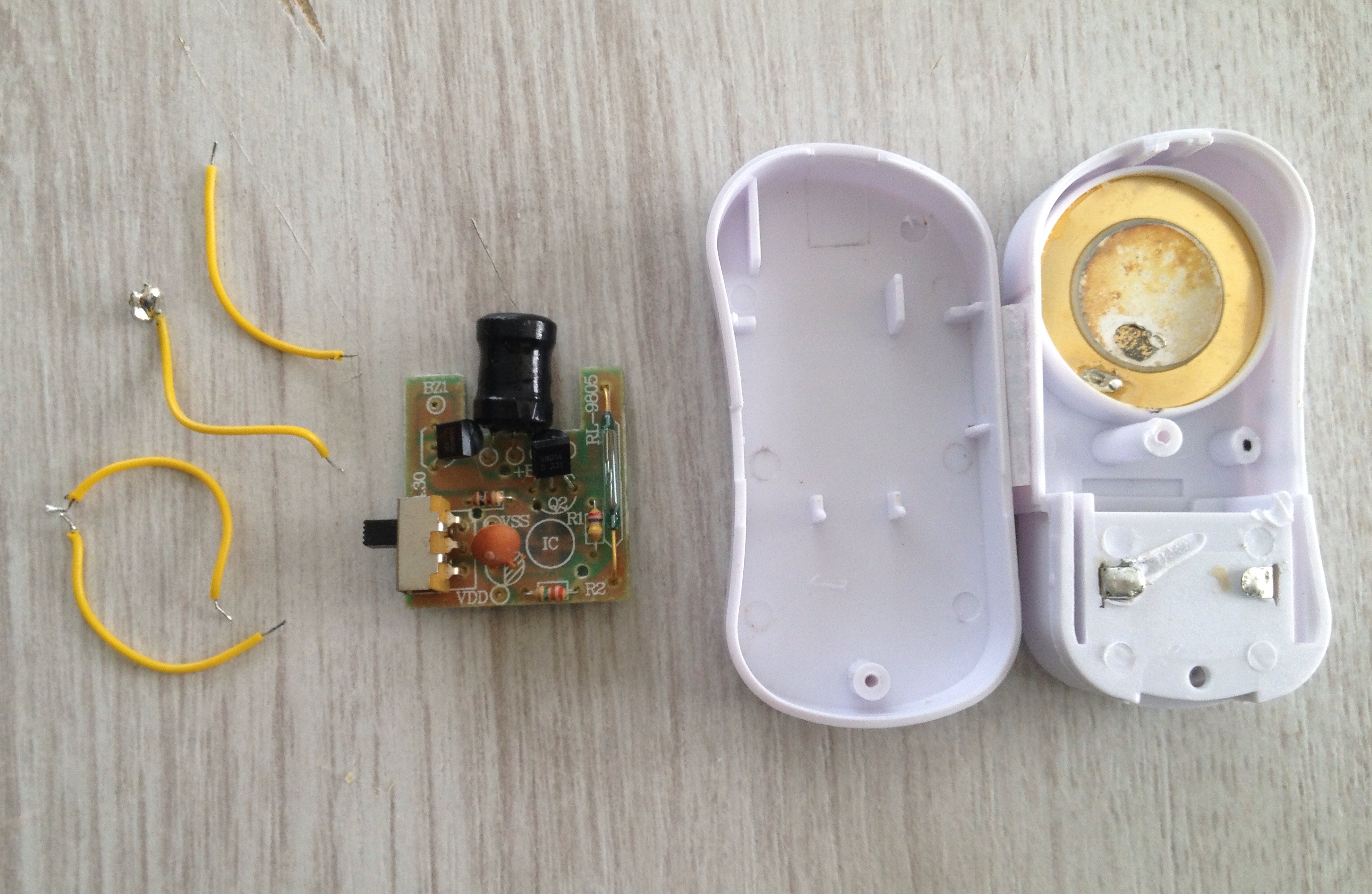

![On supprime les fils à l'aide du fer à souder...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-38-49-1024x666.jpg)

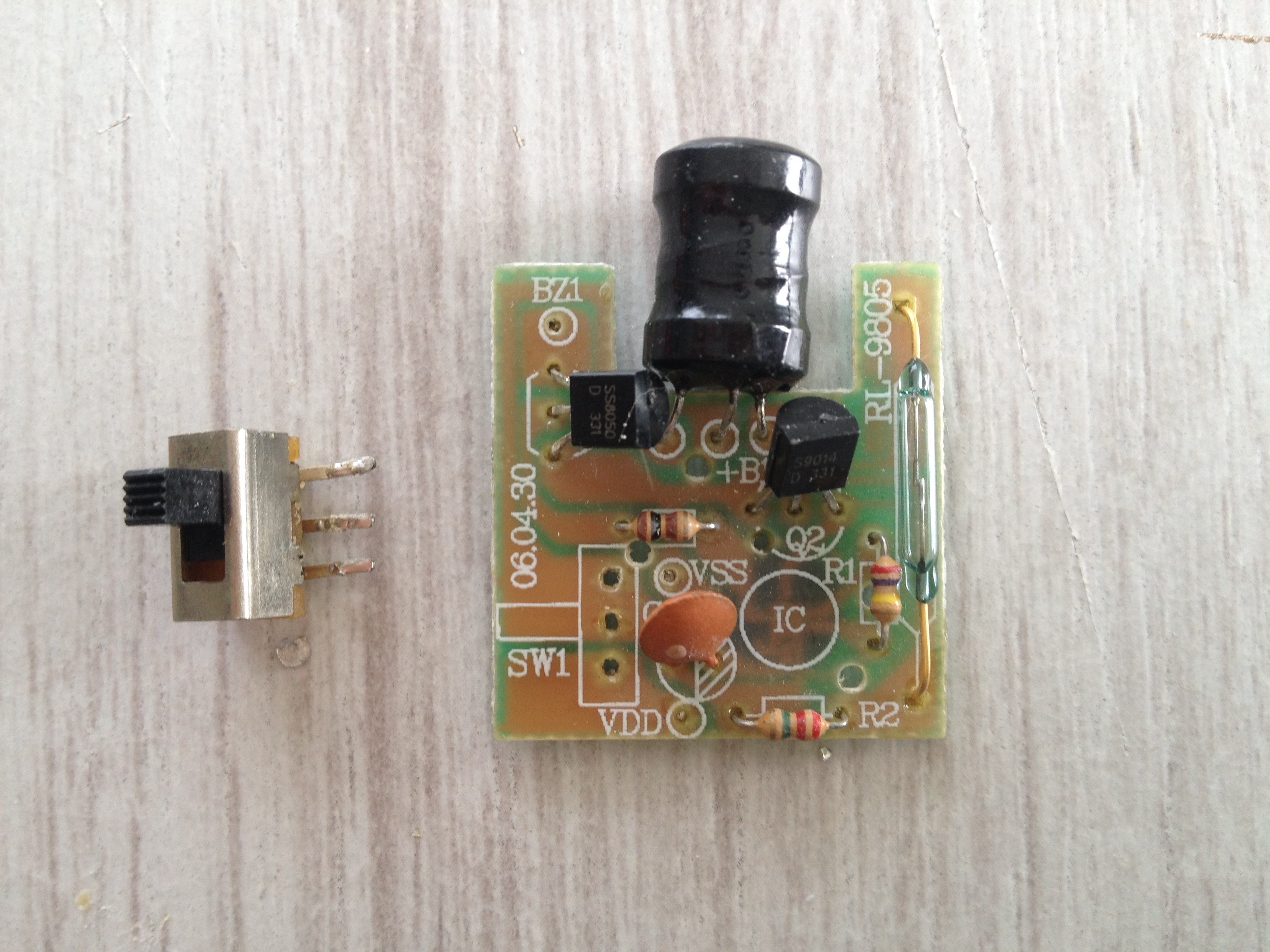

![On dessoude le mini switch pour le passage de cable...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-40-41-1024x768.jpg)

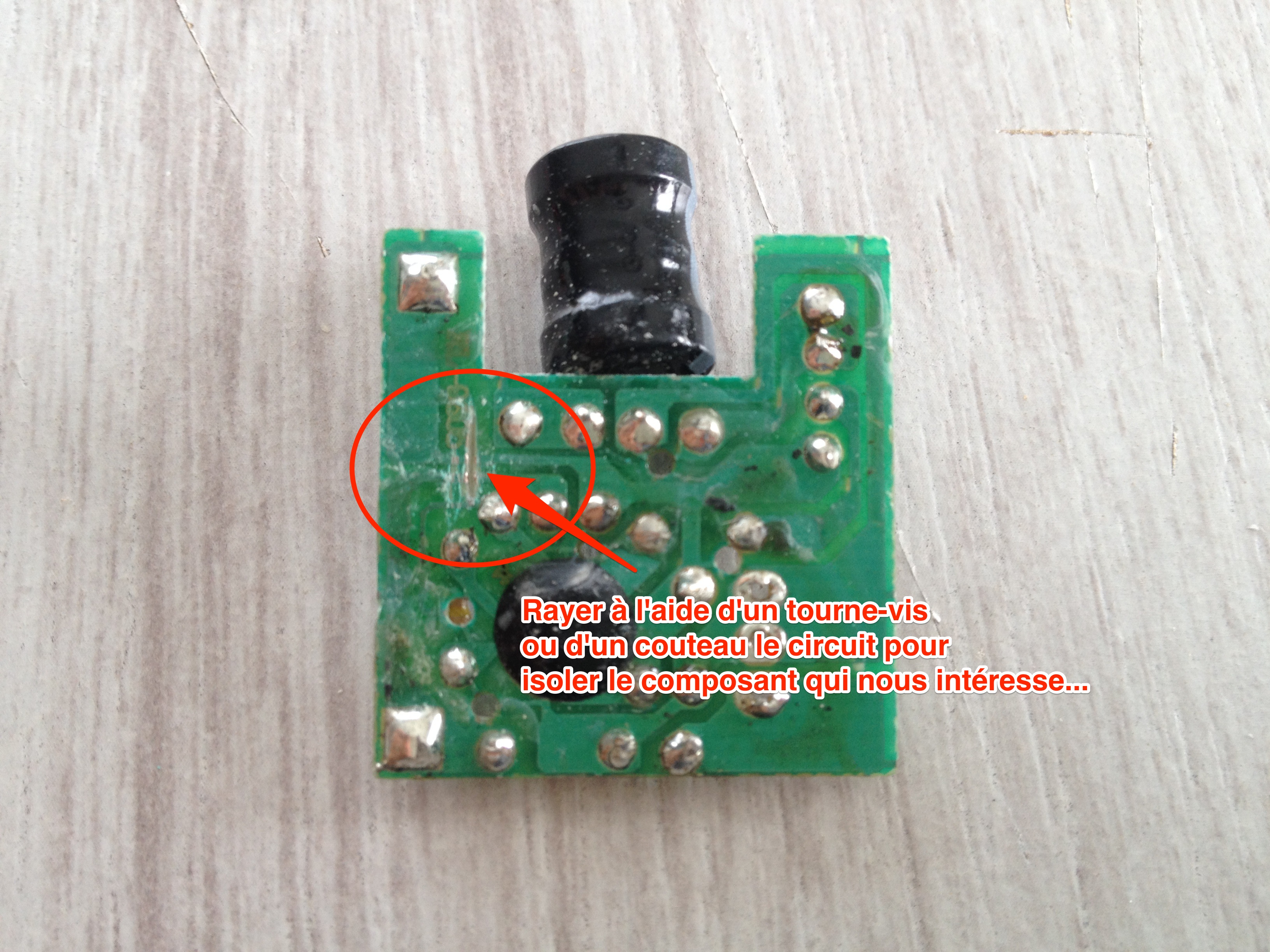

![Isolation du composant... repérer sur le circuit le tracer...](http://3md.fr/wp-content/uploads/2014/04/Photo_22-04-2014_17_42_01-1024x768.jpg)

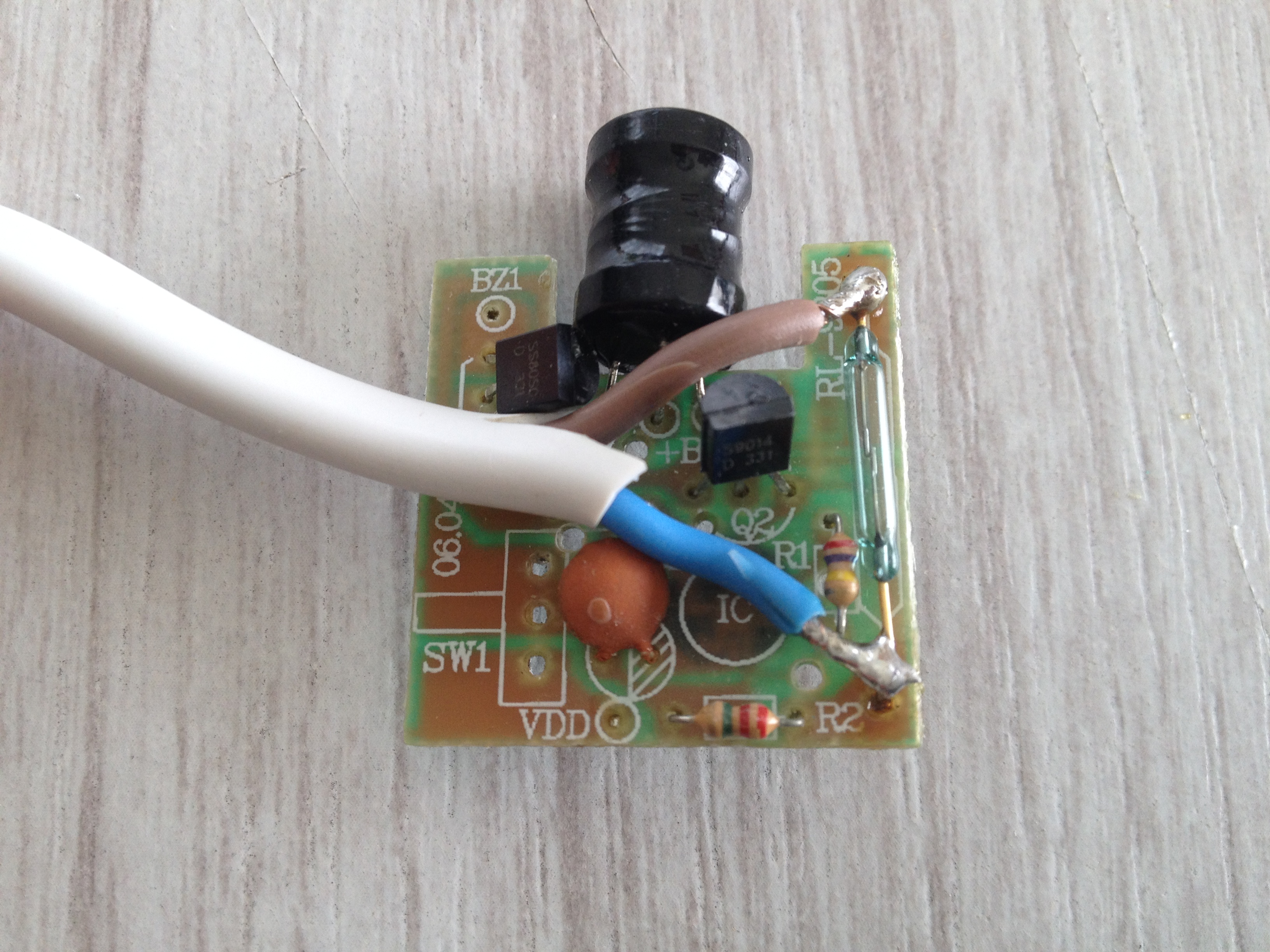

![On soude un fil de notre câble a chaque patte du composant qui nous intéresse...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-46-47-1024x768.jpg)

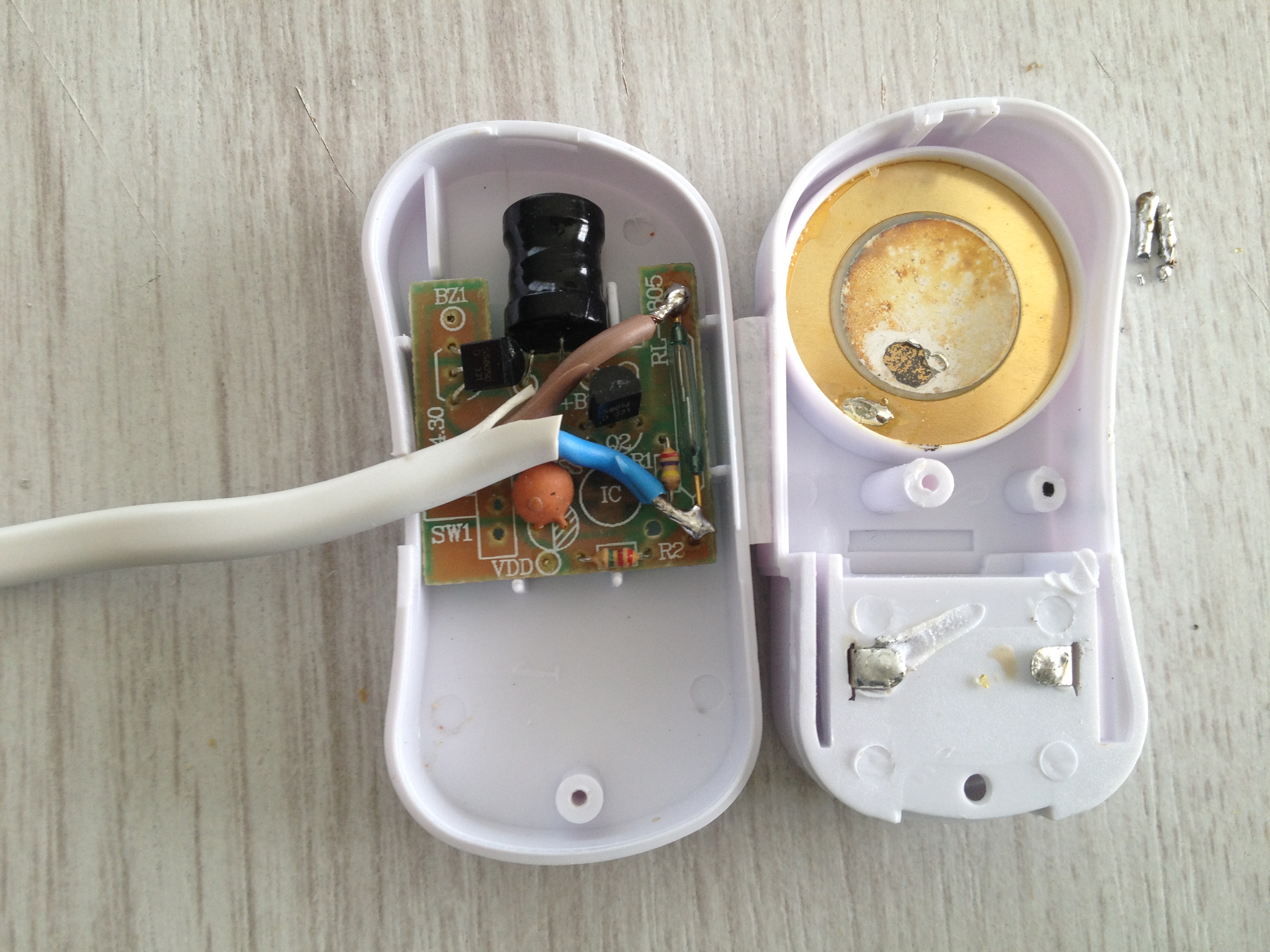

![On remet en place le circuit en disposant le câble à l'emplacement de l'ancien switch...](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-47-24-1024x768.jpg)

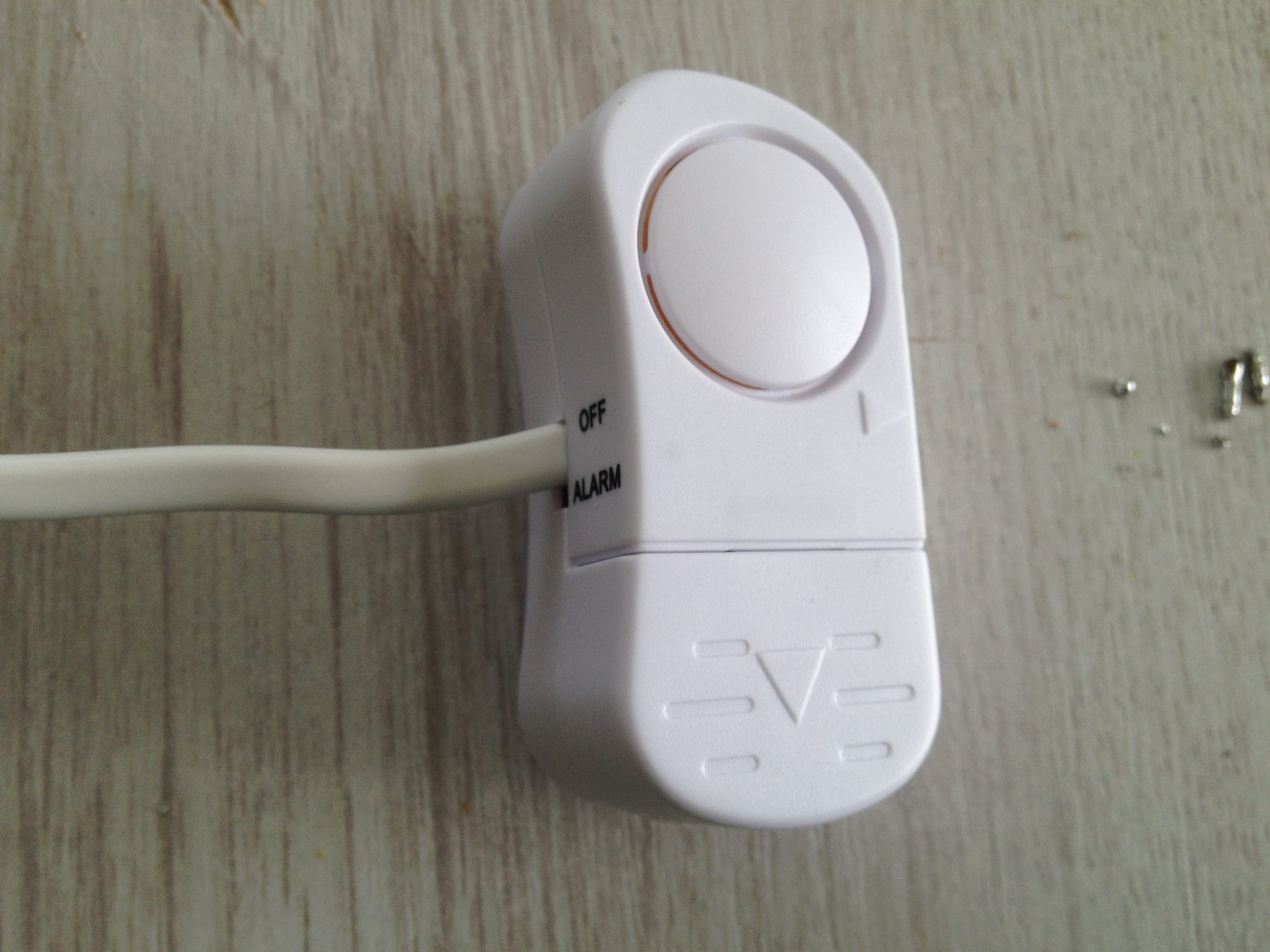

![Tada !](http://3md.fr/wp-content/uploads/2014/04/Photo-22-04-2014-17-48-41-1024x768.jpg)
